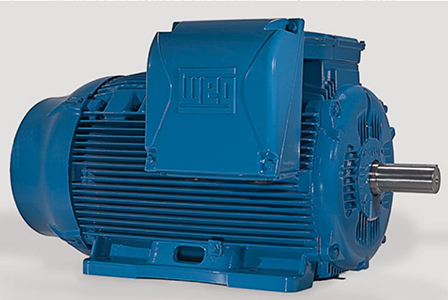

W22
Características Estándar
Alto rendimiento con máxima eficiencia de energía, esto es el significado del nuevo motor eléctrico WEG. Alto rendimiento y bajo costo de propiedad durante toda vida útil del motor han sido la base para el desarrollo del W22. Un diseño creado para anticipar conceptos en rendimiento y ahorro de energía.
Bajo costo operacional total
Un producto que puede operar la mayoría de su vida útil consumiendo el mínimo de energía posible con altos niveles de productividad operando continuamente sin paradas no planeadas y con alta eficiencia, consecuentemente generando el máximo valor al usuario ‒ esto es lo que se encuentra por detrás del nuevo concepto W22.
Aplicaciones con Convertidores
El exclusivo sistema de aislamiento WISE utilizado en la línea W22 aumenta la resistencia dieléctrica de los bobinados, permitiendo operaciones con convertidores de frecuencia hasta 575V sin la necesidad de modificaciones adicionales, lo que resulta en flexibilidad y aumento de la vida útil del motor.
Extensiones de la línea para el futuro
La plataforma W22, ofreciendo alta eficiencia y bajo costo de mantenimiento, será la base para futuros desarrollos de WEG. Por ejemplo, así como los nuevos motores de imanes permanentes y a prueba de explosión, un diseño Eco (Ecológico) de motores compactos con materiales de fabricación optimizados están siendo desarrollados ofreciendo una relación potencia/carcasa reducida. WEG está segura que los principios del W22 son la base para el éxito de motores eléctricos de calidad mundial.
W22 - Un nuevo concepto
- Excelente relación costo/beneficio
- Optimización de los recursos energéticos
- Características eléctricas mejoradas
- Reducción del nivel de ruido
- Reducción del nivel de vibración
- Fácil mantenimiento
- Mejoría de los niveles de rendimiento
- Caja de conexiones
- Mejor calidad en las conexiones
- Facilidad de manejo de los cables durante la instalación
- Mayor espacio disponible para instalación de accesorios
- Fácil mantenimiento
- Estructura de la tapa reforzada
- Superficie aletada para mejor disipación del calor del rodamiento
- Cambio en la posición de la caja de conexiones
- Temperatura reducida en los bobinados y rodamientos
- Reducción del nivel de ruido

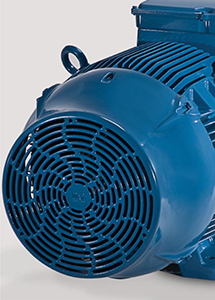

- Concepto aerodinámico
- Reducción Del nivel de ruido
- Fácil montaje
- Mejor distribución del flujo de aire arriba de la carcasa
- Aumento de la resistencia mecánica

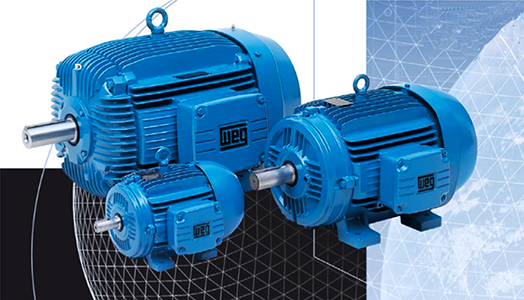

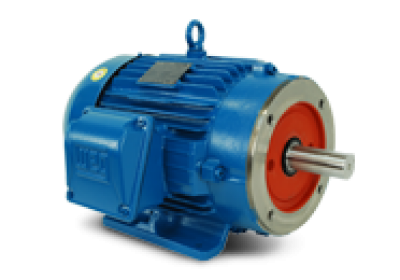

W21 - Carcasa de Aluminio - Standard Efficiency - Ie1
Características Normales
- Motor trifásico, 50 Hz
- Tensiones Nominales: 220/308V, 380/660V
- Potencias: 0.12lW hasta 370 kW (0.16HP hasta 500HP)
- Con rotor de jaula
- Rodamientos de bolas (Rodamientos de Rodillos para carcas 355 IV, VI y VIII polos)
- Protección IP55 (IEC-34)
- Anillos V`Ring en ambas tapas
- Placa de identificación en acero inoxidable
- Carcasas de fundición gris: 63 hasta 355 M/L
- Aislación clase ”F” (155ºC) - T 80K ‒ IEC 34-1
- Servicio Continuo (S1)
- Temperatura ambiente: 40ºC
- 1000 m.s.n.m
- Tablero de Conexión con 6 terminales
- Termistores PTC (01 por fase) desde carcasa 225S/M (inclusive) y superiores
- Sistema de reengrase para carcasas 225S/M (inclusive) y superiores
- Drenajes automáticos de plástico
- Pintura: - Ral 5007 para motores de eficiencia estándar - Munsell 7.5 B 4/4 para motores de alta eficiencias de Desempeño de acuerdo con la norma IEC 60034 - Color: RAL 5009
Características Especiales (bajo consulta)
- Protección IP-65 o IP-56- Rodamientos de rodillos - Laberinto taconité o retén de labio
- Doble punta de l eje - Eje con dimensiones especiales - Sombrerete (capot anti-lluvia)
- Pintura especial - Sistema de reengrase para carcasas 160M hasta 200L - Termisores (para carcasas hasta 200L) - Termostatos - RTD PT 100
- Resistencia de calentamiento Con brida “FF”, “c-Din” (dimensiones en el reverso) - Sin pies - Otras características eléctricas y mecánicas bajo consulta.
Aplicaciones
Bombas, ventiladores, extractores de aire, chancradoras, cintas trasportadoras, molinos, puentes grúas, compresores y maquinas operatrizes (tornos, rectificadoras, fresas, agujereadoras, atornilladoras, mandriles, cepilladoras, etc.)
En los más diversos ramos de la industria, según los ejemplos siguientes; Química y petroquímica, extracción mineral y vegetal, textil, de papel y celulosa, alimenticia, madereras, siderúrgicas, ingenios azucareros, destilerías de alcohol, construcción civil, automatización industrial, automovilística, industrias mecánicas en general, entre otras.
Desempeño y Calidad
Los motores WEG son proyectados con altos torques, adecuados para accionar cargas pesadas. Todos los materiales utilizados en los motores pasan por un riguroso sistema de control de características normalizadas
Todos los motores son ensayados en la línea de montaje, antes de ser embalados, Los productos WEG tienen origen en una ingeniería técnica, cuya asesoría a los clientes permite la optimización y la correcta selección en cada aplicación.
Motores Trifásicos de Eficiencia Estandar
| 2 Polos - 50 Hz (3000 RPM) | 4 Polos - 50Hz (1500 RPM) | 6 Polos - 50Hz (900 RPM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motores Trifásicos de Alta Eficiencia
| 2 Polos - 50 Hz (3000 RPM) | 4 Polos - 50Hz (1500 RPM) | 6 Polos - 50Hz (900 RPM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LINEA BLOCMoto-Reductores a tornillo sinfín y coronaEs una línea compacta adecuada para automatizaciones de potencias pequeñas y servicios liviano ó regular (Clase I). Debido a sus carcasas de aluminio se caracteriza por su diseño compacto y liviano, pronta entrega. A pesar de haber sido concebida como eje hueco posee aceptable variedad de versiones. Disponibilidad inmediata de repuestos en todos nuestros representantes.
Características y ventajas de la serieDiseño modular con reducida cantidad de componentes y amplia gama de relaciones disponibles. Todos los engranajes y piñones cementados y templados y con flancos rectificados ó afeitados según corresponda. Estricto control de calidad con equipos de medición de alta precisión para el dentado de engranajes únicos en el ramo. Alto rendimiento y funcionamiento suave y silencioso. Elevada duración. Producción económica debido a la posibilidad de fabricar componentes en serie y para stock. Diseño compacto con reducido peso y volumen. Facilita el proyecto del usuario al requerir menos espacio y costos estructurales. Laboratorio metalográfico propio , para control de los materiales y su tratamiento térmico. |
4 tamaños Velocidades:
|
|
 |
||
LINEA CMoto-reductores a engranajes coaxialesEs una línea compacta adecuada para automatizaciones de potencias pequeñas y medias, se caracteriza por su diseño compacto, montaje con eje macizo, amplia gama de relaciones y elevado rendimiento. El uso de Motores Normalizados y variedad de posiciones la hacen muy versátil. Características y ventajas de esta serieDiseño modular con reducida cantidad de componentes y amplia gama de relaciones disponibles. Todos los engranajes y piñones cementados y templados y con flancos rectificados o afeitados según corresponda. Estricto control de calidad con equipos de medición de alta precisión para el dentado de engranajes únicos en el ramo. Alto rendimiento y funcionamiento suave y silencioso. Elevada duración. Producción económica debido a la posibilidad de fabricar componentes en serie y para stock. Diseño compacto con reducido peso y volumen. Facilita el proyecto del usuario al requerir menos espacio y costos estructurales. Laboratorio mecanográfico propio , para control de los materiales y su tratamiento térmico. |
12 tamaños Velocidades:
|
|
|
||
LINEA FMoto-reductores a engranajes de ejes paralelosEs una línea adecuada para automatizaciones de potencias pequeñas y medias, se caracteriza por su diseño compacto, montaje con eje hueco, amplia gama de relaciones y elevado rendimiento. El uso de Motores Normalizados la hace muy versátil. La característica principal es lograr un mando compacto economizando espacio e inversión en bases y elementos mecánicos auxiliares que requieran mantenimiento y/o alineaciones periódicas.
Características y ventajas de la serieDiseño modular con reducida cantidad de componentes y amplia gama de relaciones disponibles. Todos los engranajes y piñones cementados y templados y con flancos rectificados ó afeitados según corresponda. Estricto control de calidad con equipos de medición de alta precisión para el dentado de engranajes únicos en el ramo. Alto rendimiento y funcionamiento suave y silencioso. Elevada duración. Producción económica debido a la posibilidad de fabricar componentes en serie y para stock. Diseño compacto con reducido peso y volumen. Facilita el proyecto del usuario al requerir menos espacio y costos estructurales. Laboratorio metalográfico propio , para control de los materiales y su tratamiento térmico. |
7 tamaños Velocidades:
|
|
|
||
LINEA PReductores a engranajes de trenes paralelosEs una línea robusta pero a la vez compacta, adecuada para mandos de potencias medias y grandes. Se caracteriza por su diseño clásico pero moderno en lo que respecta a su diseño y tecnología de fabricación. La gama de relaciones corresponde a una serie normalizada al igual que sus distancias entre centros.
Características y ventajas de esta serieDiseño modular con reducida cantidad de componentes. Todos los engranajes y piñones cementados y templados y con flancos rectificados. Estricto control de calidad con equipos de medición de alta precisión para el dentado de engranajes únicos en elramo. Alto rendimiento y funcionamiento suave y silencioso. Elevada duración. Producción económica debido a la posibilidad de fabricar componentes en serie y para stock. Diseño compacto con reducido peso y volumen. Facilita el proyecto del usuario al requerir menos espacio y costos estructurales. Laboratorio metalográfico propio, para control de los materiales y su tratamiento. |
10 tamaños Velocidades:
|
|
|
||
LINEA UMoto - reductores a tornillos sinfín y coronaEs una línea robusta adecuada para automatizaciones de potencias pequeñas y medias, todos los servicios (Clases I, II y III). Se caracteriza por su buena relación costo/potencia. Tiene una gama de versiones muy completa pasando por eje sólido, eje hueco y multiplicidad de accesorios.
Características y ventajas de la serieDiseño modular con reducida cantidad de componentes y amplia gama de relaciones disponibles. Todos los engranajes y piñones cementados y templados y con flancos rectificados ó afeitados según corresponda. Estricto control de calidad con equipos de medición de alta precisión para el dentado de engranajes únicos en el ramo. Alto rendimiento y funcionamiento suave y silencioso. Elevada duración. Producción económica debido a la posibilidad de fabricar componentes en serie y para stock. Diseño compacto con reducido peso y volumen. Facilita el proyecto del usuario al requerir menos espacio y costos estructurales. Laboratorio metalográfico propio , para control de los materiales y su tratamiento térmico. |
7 tamaños Velocidades:
|
|
|
||

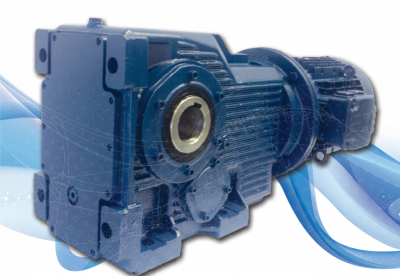

LINEA KLMoto - reductores ortogonales a engranajesSu característica principal es su construcción modular que permite la intercambiabilidad de la entrada y primer tren con reductores coaxiales y reductores de ejes paralelos.
Características y ventajas de la serieModular, compacto y de gran versatilidad. Versiones estándar en 4 formas constructivas (eje hueco con chavetero, eje hueco con aro de presión, eje macho cilíndrico simple y doble). Dispone de 5 caras mecanizadas para permitir un montaje universal. Posibilidad de combinar con otros reductores para elevadas relaciones de reducción. Su óptimo rendimiento permite un sensible ahorro de energía. Fácil instalación y mínimo mantenimiento |
10 tamaños Potencias:
|
|
|
||
SERVO CONVERTIDORES
Mandos ServocontroladosEl servoconvertidor SCL es un producto de alta performance que permite el control de velocidad, torque y posición de servomotores de corriente alternada trifásicos. La característica central de este producto es el alto desempeño y la alta precisión de control de movimiento del eje del servomotor debido a la operación en malla cerrada, a través de la realimentación de posición dada por un sensor dentro del servomotor. El SCL posee alimentaciones de control y potencia independientes, permitiendo, por ejemplo, que las redes de comunicación del producto continúen funcionando normalmente, incluso aunque el circuito de potencia tenga que ser apagado por algún motivo. El uso de resistores de frenado posibilita tiempos de frenado muy reducidos optimizando procesos que exigen alta performance. Varias funciones especiales están disponibles, tales como la programación en lenguaje “ladder” con bloques de posicionamiento que proporciona extrema flexibilidad e integración al accionamiento. Las más variadas aplicaciones pueden ser atendidas con la amplia cantidad de cables disponible, sea para aplicaciones simples o aplicaciones complejas como movimiento, ambientes con aceite, etc. |
Velocidades:
|
INFORMACIÓN GENERAL
Construcción Modular
Nuestra nueva línea de cajas de engranajes ha sido diseñada de acuerdo a series standard de números normalizados.
Esto significa, que los tamaños de los engranajes, las relaciones de transmisión y las principales dimensiones siguen una determinada progresión que permite racionalizar la producción, minimizar stock, reducir costos y contar con plazos de entrega breves. El diseño de esta nueva línea es la culminación de muchos años de experiencia en la fabricación de diferentes series de elementos de transmisión.
Engranajes
Todos los piñones y engranajes de esta serie de reductores de simple doble o triple reducción son construídos con aceros especiales de cementación y temple, obteniéndose de esta forma un dentado con elevada dureza superficial y gran resistencia al desgaste en combinación con un núcleo dúctil de excelente tenacidad. Posteriormente se rectifican los flancos de los dientes lográndose así un dentado helicoidal con perfil correcto de elevada capacidad portante.
Paralelamente, se realiza un estricto control de la evolvente de los dientes, el paso, el ángulo de hélice y la concentricidad de cada par de engranajes. La concepción de modularidad aplicada al diseño de estas cajas, permite utilizar los pares de engranajes en diferentes tamaños de serie. Estos engranajes se caracterizan también por su elevado rendimiento, ( 98.5 % por cada etapa ) funcionamiento suave y gran durabilidad.
Cajas reductoras
Todos los cuerpos reductores de esta serie son fabricados en fundición de hierro gris ampliamente dimensionados y provistos de nervios de refuerzo que aumentan su rigidez e indeformabilidad. Las carcasas son monocasco ( línea C ), confiriéndole mayor rigidez y elevada precisión en el mecanizado en centros de mecanizado C.N.C. de última generación.
Rodamientos
Los reductores de esta línea están totalmente montados sobre rodamientos de rodillos ó bolas, según corresponda, de alta capacidad de carga.
Ejes
Los ejes de entrada y salida están construidos con acero SAE 1045. Todos los asientos y puntas de ejes son rectificados.
Ambos ejes van provistos de retenes de goma sintética que aseguran la estanqueidad del reductor y la consiguiente protección contra la entrada de polvo y salpicaduras de agua del exterior.
Accesorios
Bajo pedido, los reductores pueden ser entregados con un mecanismo antiretroceso que permite el giro del reductor en un solo sentido impidiendo su retroceso por efecto de las cargas externas. Cuando sea necesario pueden ser provistos con trompa para agitador.
Lubricación
El sistema de lubricación de estos reductores es por baño de aceite. La lubricación de los rodamientos es por salpicado o blindados según corresponda y queda asegurada debido al diseño especial del interior, que además permite la retención de parte del aceite en el rodamiento cuando el equipo está en reposo.
Las unidades pequeñas hasta los modelos C0 y TR inclusive son entregadas con su carga inicial de aceite sintético con un grado de viscosidad ISO 320.
Este es un lubricante de alta duración (20.000 hs). Cumple las especificaciones de las Normas AGMA 250.04 y API GL-5/GL-6.
El resto de las unidades son entregadas con su carga inicial de aceite de base mineral aditivado.
